智能硬件堆疊設計降低厚度方案：深圳時代工業設計的結構優化之道

發布時間：2025-06-03 瀏覽量: 1260
分享到：

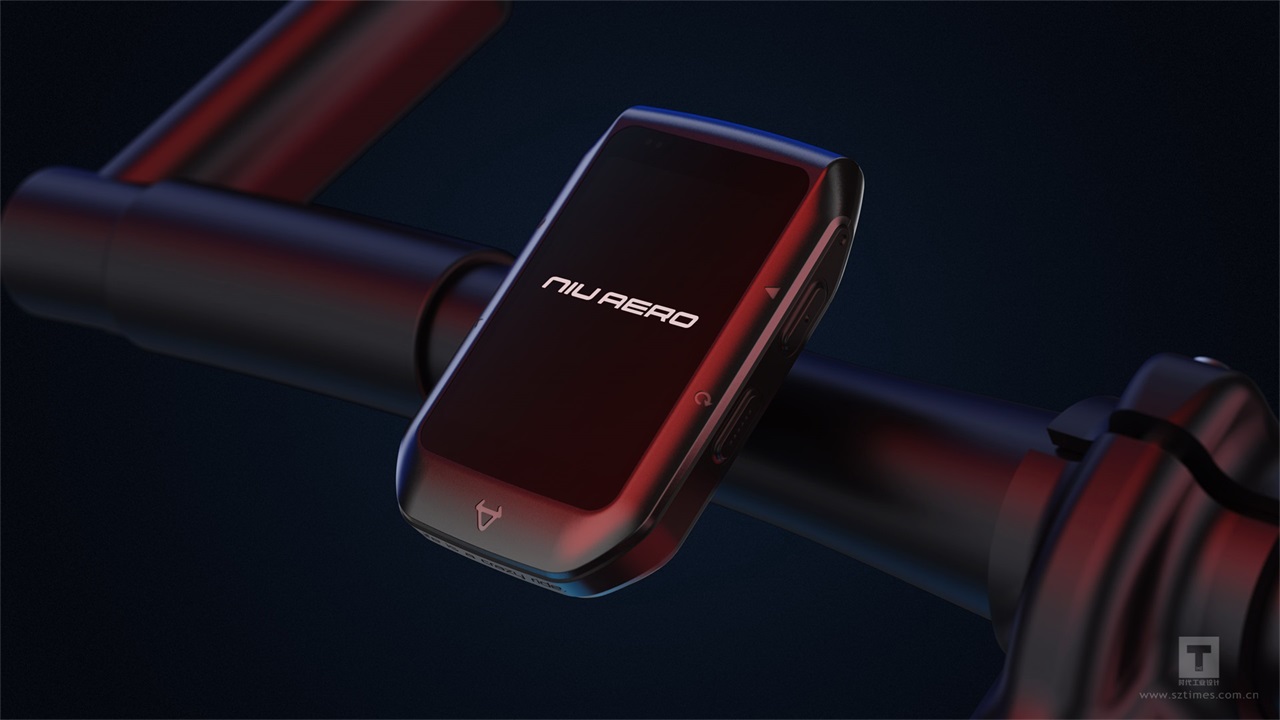

在智能硬件領域，“輕薄化” 已成為用戶體驗與產品競爭力的核心指標。然而，隨著功能集成度提升，元器件數量增多，如何在保證性能的前提下通過堆疊設計降低厚度，成為工業設計的關鍵難題。深圳時代工業設計（官網：http://www.writeplanpublishing.com/）在與北京小牛電動合作的騎行碼表項目中，通過系統化的堆疊設計方案，將產品厚度控制在 9.8mm（行業同類產品平均厚度 12-15mm），展現了結構設計對厚度優化的決定性作用。

在智能硬件領域，“輕薄化” 已成為用戶體驗與產品競爭力的核心指標。然而，隨著功能集成度提升，元器件數量增多，如何在保證性能的前提下通過堆疊設計降低厚度，成為工業設計的關鍵難題。深圳時代工業設計（官網：http://www.writeplanpublishing.com/）在與北京小牛電動合作的騎行碼表項目中，通過系統化的堆疊設計方案，將產品厚度控制在 9.8mm（行業同類產品平均厚度 12-15mm），展現了結構設計對厚度優化的決定性作用。


堆疊設計降低厚度的核心邏輯：從 “無序堆砌” 到 “有序協同”

智能硬件的厚度控制絕非簡單壓縮空間，而是通過元器件的布局優化、結構協同與工藝創新，實現 “功能密度” 的最大化。我們在小牛電動騎行碼表設計中，確立了堆疊設計的三大原則：


元器件分層優先級：根據功能重要性與空間需求，將元器件分為 “核心層”（主板、顯示屏）、“輔助層”（電池、傳感器）、“外圍層”（接口、按鍵），通過 Z 軸分層實現空間復用。例如將 GPS 模塊與藍牙模塊集成在主板同一區域，利用芯片封裝厚度差異（GPS 芯片厚度 0.8mm，藍牙芯片 0.5mm）實現錯層堆疊，節省縱向空間 1.2mm。


結構避讓與嵌套：針對厚度敏感區域（如顯示屏下方），采用 “凹陷式嵌套” 設計，將厚度較大的元器件（如電池）布置在邊緣非敏感區，通過結構輪廓的互補性減少整體厚度。小牛碼表的電池采用 “弧形貼合” 設計，其曲面與外殼內壁完全匹配，既避免了傳統方形電池的空間浪費，又減少了 0.5mm 的厚度冗余。


工藝適配性設計：不同工藝對堆疊空間的要求差異顯著。我們選擇 LDS（激光直接成型）工藝制作天線，替代傳統 FPC 天線，將天線厚度從 0.3mm 降至 0.1mm，同時直接集成在外殼內側，省去單獨的天線支架，進一步壓縮空間。

小牛電動碼表案例：堆疊設計降低厚度的實戰細節

主板與顯示屏的 “零間隙” 堆疊

顯示屏是智能硬件厚度的 “大頭”，傳統設計中顯示屏與主板之間存在 0.8-1mm 的裝配間隙。我們在小牛碼表中采用 “屏幕直貼主板” 方案：選用 更薄的 LED 屏（傳統 LCD 屏厚度 1.2mm），通過 COF（Chip On Film）封裝技術將驅動芯片集成在屏幕排線處，消除主板與屏幕之間的驅動電路占位；同時采用點膠工藝實現屏幕與主板的剛性連接，將間隙壓縮至 0.2mm，單此一項就減少厚度 1mm。

電池與傳感器的 “立體協同” 布局

為平衡續航與厚度，電池容量與厚度的矛盾尤為突出。小牛碼表采用 “異形電池 + 分布式傳感” 設計：將傳統 1000mAh 方形電池（厚度 3.5mm）改為定制弧形電池（容量保持 950mAh，厚度降至 2.8mm），弧形部分恰好避讓主板上的凸起電容；同時將地磁感應傳感器、防水連接器等小型元器件分散布置在電池與主板的間隙中，形成 “立體填充”，避免空間浪費。

外殼結構的 “視覺減薄” 輔助

堆疊設計降低的不僅是物理厚度，更需通過外殼結構強化 “輕薄感”。小牛碼表的邊緣采用 15° 斜切面設計，從視覺上弱化厚度感知；按鍵區域采用 “內凹式” 結構，按鍵頂部與外殼表面平齊，避免傳統凸起按鍵增加的厚度；中框使用雙色注塑 TPU 軟膠，通過 0.3mm 的真空鍍金屬層實現 “輕薄卻有質感” 的視覺平衡，讓 9.8mm 的實際厚度呈現出 8mm 級的視覺效果。

堆疊設計降低厚度的技術難點與解決方案

散熱與厚度的平衡

元器件高密度堆疊易導致散熱問題，尤其像小牛碼表這類需要持續 GPS 定位的設備。我們在主板設計中采用 “銅皮散熱網”（厚度 0.05mm）覆蓋核心芯片，通過外殼的導熱硅膠（厚度 0.2mm）將熱量導出，既避免了傳統散熱片增加的厚度（通常 0.5-1mm），又保證了芯片工作溫度不超過 60℃。

防水性能與輕薄的兼容

IP67 防水等級通常需要額外的密封結構，這會增加厚度。小牛碼表的接口采用 “一體式防水塞” 設計，將 USB 接口與防水塞通過硅膠鉸鏈連接，省去傳統防水蓋的安裝槽，減少厚度 0.8mm；同時在外殼接縫處采用 “階梯式密封”，用 0.3mm 的氟橡膠 O 型圈替代傳統 0.5mm 的密封膠條，在保證防水性能的前提下進一步壓縮空間。

結構強度的保障

過度壓縮厚度可能導致結構強度下降。我們通過有限元分析軟件對小牛碼表的堆疊結構進行力學模擬，在主板與外殼之間設置 3 個直徑 1.5mm 的支撐柱（傳統設計為 5 個），通過拓撲優化確定最佳分布位置，既減少了支撐柱占用的空間，又保證了跌落測試中（1.5 米高度跌落水泥地）的結構完整性。

專業堆疊設計的價值：從 “厚度數據” 到 “市場反饋”

小牛電動騎行碼表憑借 9.8mm 的超薄設計，上市后獲得 “牛油” 們的廣泛認可，用戶反饋 “安裝在車把上幾乎不占空間，騎行時完全沒有突兀感”，該設計也成為小牛電動的差異化賣點之一。這印證了專業堆疊設計的價值 —— 不僅是參數上的厚度減少，更是用戶體驗的實質性提升。


深圳時代工業設計在智能硬件堆疊設計領域，始終堅持 “功能不減、性能不降、厚度最優” 的原則，通過數百個項目積累的結構數據庫，能快速為不同品類的智能硬件提供定制化厚度優化方案。如果您的產品正面臨 “功能與厚度” 的兩難困境，歡迎繼續訪問官網（http://www.writeplanpublishing.com/）查看小牛電動碼表等案例的詳細結構圖紙，我們的結構工程師將為您提供從堆疊方案設計到量產落地的全流程支持。
