ABS 塑料憑借優異的綜合性能,成為工業設計中最常用的材料之一,但許多產品因壁厚設計不合理,導致開模后出現縮水、變形、強度不足等問題,甚至直接造成批量報廢。深圳時代工業設計(官網:http://www.writeplanpublishing.com/)在智能跳繩等眾多 ABS 制品設計中,總結出一套科學的壁厚設計規范,既能保證產品性能,又能適配量產需求。

ABS 塑料(丙烯腈 - 丁二烯 - 苯乙烯共聚物)的性能直接決定壁厚設計邊界。其熔體流動性中等(比 PC 好,比 PP 差),收縮率約 0.5%-0.8%,沖擊強度隨壁厚增加呈先升后降趨勢(過厚易產生內應力)?;谶@些特性,壁厚設計需遵循三大原則:
均勻性優先:壁厚差異超過 20% 會導致冷卻速度不均,引發縮水、翹曲。例如智能跳繩手柄若壁厚從 2mm 突然增至 4mm,模具冷卻時厚壁處易形成凹陷。
強度與重量平衡:ABS 在壁厚 1.5-3mm 時力學性能最佳,過?。ǎ?mm)易脆斷,過厚(>4mm)會增加成本且可能產生氣泡。
適配成型工藝:注塑時壁厚過厚會延長冷卻時間,降低生產效率;過薄則可能因填充不足導致缺料。

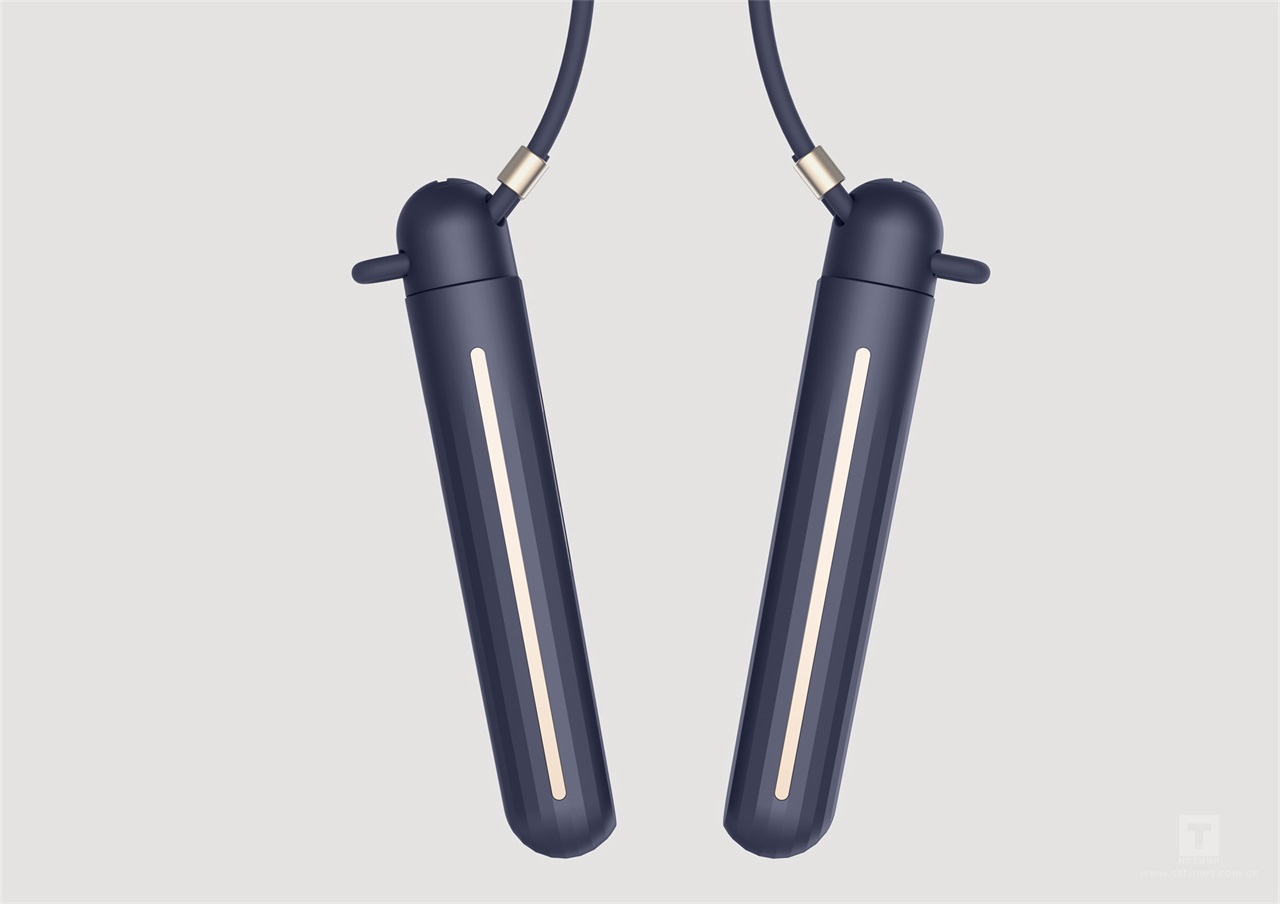

小型零件(如智能跳繩手柄):推薦壁厚 1.5-2.5mm。我們設計的智能跳繩手柄主體壁厚 2mm,既保證握持強度(經測試可承受 50N 握力不變形),又控制重量(單只手柄僅 35g)。
中型零件(如家電面板):推薦 2-3mm,需通過加強筋提升剛性而非單純增厚。
大型零件(如設備外殼):最大不超過 4mm,且需設置均勻分布的減重槽。

智能跳繩手柄的多維立體漸變紋理是設計亮點,也是壁厚控制的難點。若紋理深度超過壁厚的 1/3,易導致局部壁厚過?。ǎ?mm)。我們通過 3D 建模精確計算,將紋理深度控制在 0.5mm(僅為壁厚的 1/4),并采用 “紋理區域壁厚局部增加 0.2mm” 的補償設計,確保成型后表面平整無縮痕。
當需要提升強度時,增加加強筋比增厚整體壁厚更有效。智能跳繩手柄與繩體連接的部位,設計了 3 條高 6mm、厚 0.8mm 的加強筋(筋厚為主體壁厚的 40%,符合 ABS 筋厚≤壁厚 50% 的規范),既增強了抗彎折能力(測試可承受 1000 次 90° 彎折無斷裂),又避免了整體增厚導致的縮水問題。
ABS 件的尖角處易因應力集中導致開裂,尤其是壁厚突變位置。智能跳繩手柄的握持過渡區采用 R1.5mm 圓角設計,同時將內壁拐角的壁厚從 2mm 漸變至 1.8mm,通過 “圓角 + 漸變” 雙重措施,使應力集中系數降低 60%。
在智能跳繩設計中,我們通過 “模流分析 + 手板驗證” 雙重手段確保壁厚設計合規:
模流模擬:提前用 Moldflow 軟件分析熔體流動狀態,發現手柄尾部若設計成封閉結構,會因壁厚不均產生氣泡。隨即修改為 “鏤空 + 加強筋” 結構,既減重 15%,又解決了填充問題。
手板測試:制作 ABS 手板后,進行高低溫循環測試(-30℃至 70℃),驗證壁厚設計在極端環境下的穩定性。測試發現初始設計的屏幕窗口壁厚 1.2mm,低溫下出現微裂,最終調整為 1.5mm 并增加圓角過渡,問題徹底解決。
量產跟蹤:首批試產 500 套,通過三坐標測量儀檢測關鍵尺寸,壁厚偏差全部控制在 ±0.1mm 以內,裝配合格率達 99.2%,遠高于行業平均的 95%。
科學的壁厚設計不僅能避免開模失敗,更能直接降低生產成本:
智能跳繩因壁厚均勻,模具冷卻時間從 25 秒縮短至 18 秒,生產效率提升 30%;
加強筋設計替代整體增厚,單套產品用料減少 12%,年產能 10 萬套可節省原料成本 8 萬元;
試模一次性通過,避免了傳統設計中 2-3 次試模的額外投入(每套模具試模成本約 2 萬元)。
深圳時代工業設計始終認為,優秀的 ABS 塑料件設計,是材料特性、結構功能與制造工藝的完美平衡。如果您在 ABS 產品設計中面臨壁厚難題,歡迎繼續訪問官網(
http://www.writeplanpublishing.com/)查看智能跳繩等案例的詳細結構圖紙,我們的工程師將為您提供從設計規范到量產落地的全流程支持,讓每一款 ABS 制品都能 “一次開模成功,批量生產無憂”。
