工業儀器儀表防塵防水設計:深圳時代工業設計的精密防護之道

發布時間:2025-04-22 瀏覽量: 1999
分享到:
在工廠車間、戶外作業現場等復雜環境中,工業儀器儀表的穩定運行直接關系到生產效率與作業安全。而防塵防水性能,正是保障其在粉塵彌漫、水汽蒸騰環境下可靠工作的核心。深圳時代工業設計(官網:http://www.writeplanpublishing.com/)深耕工業設備設計領域,憑借多年積累的三防設計經驗,創新應用于工業儀器儀表防塵防水設計,形成了一套兼顧防護性能與操作便捷性的專業解決方案,智能水表的設計便是其中典型實踐。

在工廠車間、戶外作業現場等復雜環境中,工業儀器儀表的穩定運行直接關系到生產效率與作業安全。而防塵防水性能,正是保障其在粉塵彌漫、水汽蒸騰環境下可靠工作的核心。深圳時代工業設計(官網:http://www.sztimes.com.cn/)深耕工業設備設計領域,憑借多年積累的三防設計經驗,創新應用于工業儀器儀表防塵防水設計,形成了一套兼顧防護性能與操作便捷性的專業解決方案,智能水表的設計便是其中典型實踐。



工業場景下防塵防水設計的獨特挑戰
工業環境的多樣性,使得儀器儀表的防塵防水設計遠比消費電子復雜。在粉塵濃度高的車間,細微的金屬粉塵可能通過縫隙進入儀器內部,附著在電路板上造成短路;在潮濕的戶外作業區,雨水、露水甚至是高壓水槍的沖洗,都可能對儀器造成侵蝕。而且,工業儀器儀表往往有眾多接口、按鍵和顯示屏,這些部位都是防塵防水的薄弱環節,同時還要保證操作人員在佩戴手套時能順利操作,這無疑增加了設計難度。

與軍工設備追求極致防護不同,工業儀器儀表更講究 “適度防護”,即在滿足特定防護等級的前提下,盡可能控制成本、減輕重量、保證操作的便捷性。這就要求設計團隊對不同工業場景的防護需求有精準的判斷,比如食品加工車間需要重點考慮防水和衛生清潔的便利性,而礦山作業的儀器則要側重防塵和抗沖擊。

防塵防水設計的核心技術與創新應用

多層次密封結構設計
密封是防塵防水的基礎,我們采用多層次密封結構,針對不同部位的特點定制密封方案。對于儀器的外殼接縫,采用 “迷宮式 + O 型圈” 雙重密封:外殼接口設計成階梯狀的迷宮結構,能有效阻擋大部分粉塵和水流;在迷宮結構的末端設置截面為圓形的凹槽,嵌入耐油耐溫的氟橡膠 O 型圈,通過精確計算壓縮量,確保密封性能的同時避免過度壓縮導致 O 型圈老化加速。

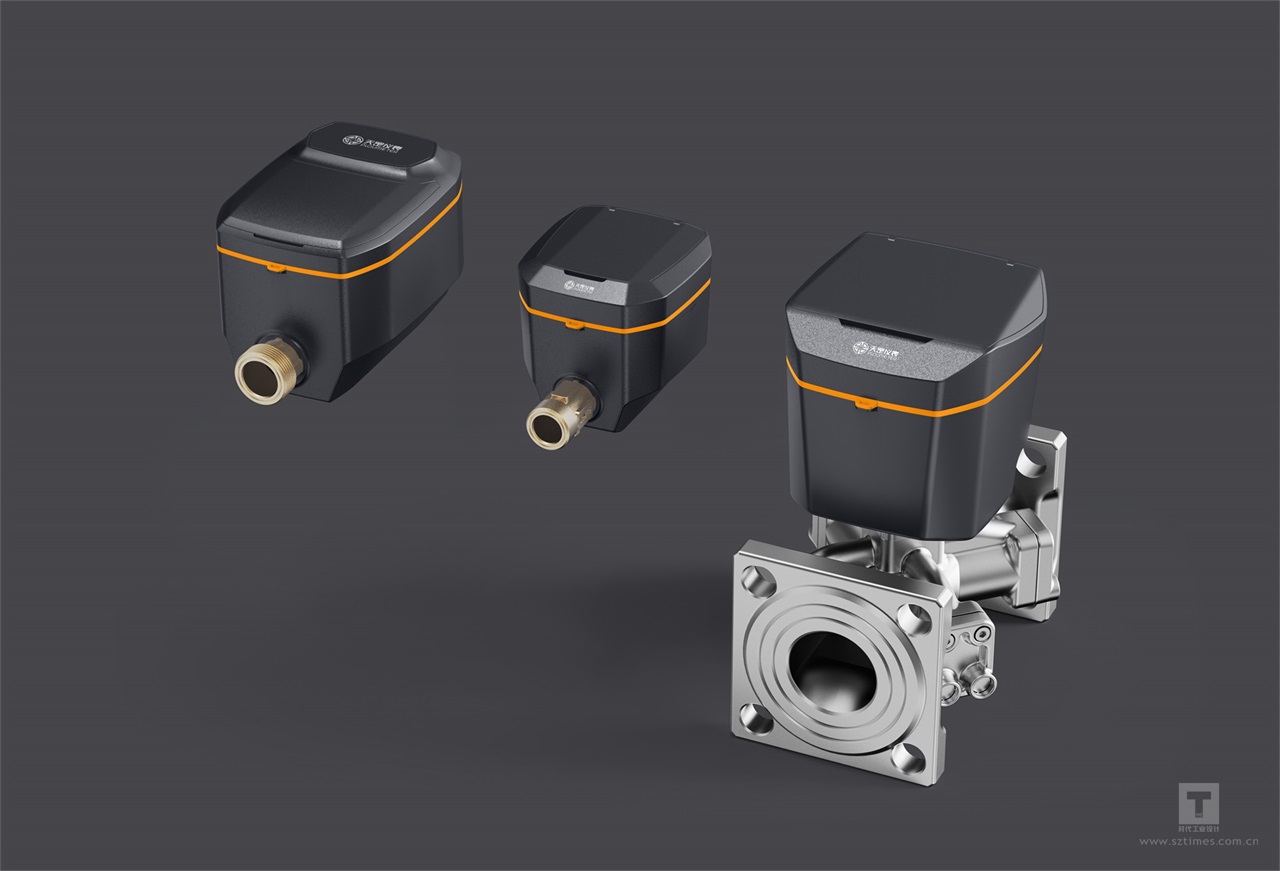

智能水表在密封設計上同樣精益求精??紤]到其長期埋于地下或安裝在潮濕環境中,我們將水表的表殼與表蓋接縫處設計為 “雙道 O 型圈 + 螺紋密封” 結構,第一道 O 型圈防止水分滲入,第二道 O 型圈阻擋微小粉塵,螺紋則采用細牙設計并涂抹密封膠,進一步增強密封效果,確保達到 IP68 的防護等級。
接口與顯示屏的防護創新
儀器的接口,如 USB 接口、數據接口等,是防塵防水的難點。我們設計了 “翻蓋式 + 磁吸鎖定” 的接口防護蓋:防護蓋與外殼通過鉸鏈連接,內部設置硅膠密封墊,當防護蓋關閉時,通過磁吸裝置牢牢鎖定,確保接口處達到 IP67 防護等級。在需要頻繁插拔的情況下,還可以配備專用的防水插頭,插頭與接口之間采用錐形密封結構,插拔次數可達 5000 次以上仍能保持良好的密封性。
顯示屏的防護則結合了透明性和密封性的要求。我們選用厚度為 3mm 的鋼化玻璃作為顯示屏的保護面板,玻璃與外殼之間采用 UV 膠密封,膠層厚度控制在 0.1-0.2mm 之間,既保證了粘接強度,又不會影響顯示效果。同時,在玻璃的邊緣進行倒圓處理,避免因磕碰導致玻璃碎裂而破壞密封。

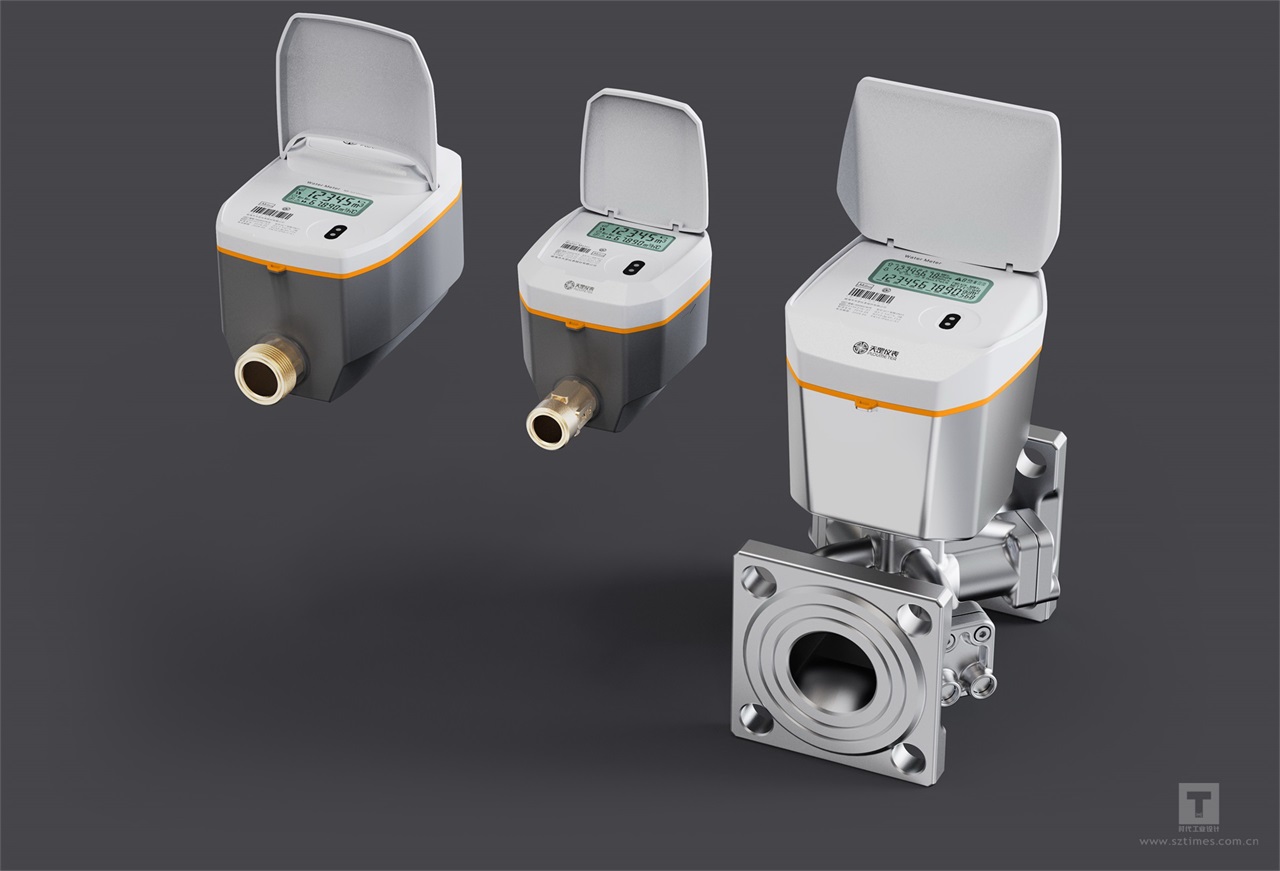

智能水表的顯示屏通常暴露在戶外,面臨雨水沖刷和灰塵覆蓋的問題。我們為其配備了 “弧形鋼化玻璃 + 納米涂層” 的防護組合,弧形設計能引導雨水滑落,減少積水;納米涂層具有疏水疏油特性,灰塵難以附著,即使有污漬也能輕松擦拭。顯示屏與表殼的連接采用激光焊接工藝,形成無接縫的密封,徹底杜絕水和粉塵的侵入。
透氣與防護的平衡
工業儀器在工作過程中會產生熱量,需要進行散熱,而散熱孔又可能成為粉塵和水的通道。我們創新設計了 “防水透氣閥” 解決方案,在儀器外殼的適當位置安裝防水透氣閥。這種透氣閥采用 ePTFE 膜材料,能允許空氣和水蒸氣通過,實現內外壓力平衡,防止儀器內部因溫度變化產生負壓而吸入粉塵和水,同時又能阻擋液態水和粉塵的侵入。
在工業儀器的散熱孔設計上,我們通過優化孔的形狀和排列方式,在保證散熱效率的同時提升防塵防水能力。例如,將散熱孔設計成傾斜的百葉窗式,既能引導空氣流動,又能阻擋垂直落下的水滴和較大顆粒的粉塵。
智能水表雖無強烈散熱需求,但內部電子元件也需要與外界進行微弱的空氣交換。我們在水表底部安裝了微型防水透氣閥,既能排出元件工作產生的微量水汽,又能阻止地下的潮氣和泥土進入,保證水表內部干燥,延長使用壽命。
基于場景的定制化設計方案
不同的工業場景對儀器儀表的防塵防水等級要求不同,我們會根據具體場景提供定制化的設計方案。在粉塵濃度極高的水泥廠、面粉廠等場所,儀器需要達到 IP6X 的防塵等級,我們會采用全封閉的外殼設計,所有的操作都通過外部的無接觸傳感器或磁力按鍵實現,避免開孔帶來的防塵隱患。
在需要經常用水沖洗的食品加工車間和屠宰場,儀器的防水等級要達到 IPX8,我們會選用 316 不銹鋼作為外殼材料,這種材料具有優異的耐腐蝕性;在接縫處采用激光焊接技術,形成永久性的密封;所有的接口都配備防水堵頭,確保在長時間浸泡和高壓沖洗下不會進水。
智能水表根據安裝場景不同,設計也各有側重。安裝在地下井中的水表,重點強化抗壓和防泥沙性能,采用球墨鑄鐵外殼,內部元件用環氧樹脂封裝;安裝在戶外露天環境的水表,則側重防紫外線和耐高低溫,外殼添加抗 UV 添加劑,能承受 - 30℃至 70℃的溫度變化,同時加強防水設計,應對暴雨等極端天氣。
而對于一般的工業車間,儀器達到 IP65 或 IP66 防護等級即可滿足需求,我們會在保證防護性能的前提下,盡量簡化結構設計,降低成本。例如,采用卡扣式的外殼連接方式,方便儀器的拆卸和維修,同時通過優化卡扣的結構和密封件的設計,保證連接部位的密封性。
深圳時代工業設計在工業儀器儀表防塵防水設計方面,始終以場景需求為導向,將專業的技術和豐富的經驗融入到每一個設計細節中。如果您的工業儀器儀表在防塵防水方面存在困擾,或者需要為新的儀器產品設計可靠的防塵防水方案,歡迎繼續訪問官網(http://www.writeplanpublishing.com/),查看更多類似智能水表的三防設計案例,我們將為您提供從需求分析到方案落地的全流程專業服務。
