在軍工、消防、應急救援等極端環境中,對講機不僅是通訊工具,更是 “生命紐帶”。軍工三防對講機的結構設計,需要在 “極端環境適應性” 與 “操作便捷性” 之間找到精準平衡。深圳時代工業設計(官網:http://www.writeplanpublishing.com/)憑借在軍工設備與通訊終端領域的雙重技術積淀,打造出符合軍標要求的三防結構設計體系,而力同科技 DP168 對講機案例,正是這一體系在民用向軍工過渡中的典型實踐。

軍工三防對講機的結構設計,絕非簡單的 “加固外殼”,而是建立在對極端場景的深度解構之上。我們通過梳理軍工通訊設備的使用場景 —— 從高原山地的低溫低壓,到沿海濕地的高鹽高濕,從爆炸現場的沖擊振動,到粉塵彌漫的隧道作業 —— 提煉出 “三防 + 減重 + 易操作” 的三角設計原則。
與民用對講機不同,軍工級產品需滿足 GJB 150A 軍用設備環境試驗標準,這意味著結構設計必須通過 12 項極限測試:-55℃至 70℃的高低溫循環(遠超民用的 - 20℃至 55℃)、10 米跌落(民用多為 2 米)、2000Pa 的水壓沖擊(相當于 20 米水深)、以及沙塵濃度 10g/m3 的揚塵測試。這些標準直接決定了結構設計的核心參數,例如外殼壁厚需達到 2.5mm(民用款多為 1.2mm),但通過拓撲優化設計,可在滿足強度的同時將整機重量控制在 350g 以內,避免增加使用者負重。

在材料選擇上,我們打破 “越硬越好” 的誤區,采用 “航空級鋁合金 + 工程塑料 + 彈性體” 的復合結構:機身框架用 7075 鋁合金(抗拉強度≥540MPa),經 T6 熱處理后形成剛性骨架;外殼部分選用 PEI 工程塑料(玻璃化溫度 217℃),兼具耐腐蝕性與絕緣性;握持部位則包裹 50 Shore A 的 TPU 彈性體,既提升摩擦力,又能緩沖跌落沖擊。
力同科技 DP168 對講機雖定位民用,但在材料邏輯上已顯軍工雛形:其機身采用 1.5mm 厚的 6061 鋁合金,表面經硬質陽極氧化處理(膜厚≥15μm),抗刮擦性能比普通對講機提升 40%,為后續升級軍工版本奠定了結構基礎。
防水防塵性能是軍工三防的核心指標。我們創新采用 “階梯式密封 + 迷宮式氣道” 設計:接口部位用氟橡膠 O 型圈(耐溫 - 20℃至 200℃)配合金屬擋圈,避免長期使用后的彈性衰減;充電口蓋設計成 “前推鎖定” 結構,關閉時通過 3mm 行程的螺旋壓緊,確保 IP68 級密封(2 米水深浸泡 2 小時無滲漏)。
DP168 對講機的揚聲口采用跑道圓設計,這一造型在軍工款中被升級為 “防水透聲膜 + 金屬網” 組合:透聲膜選用 PTFE 材料(透氣量≥500ml/min/cm2),既能阻隔水分,又不影響聲波傳遞;金屬網用 0.3mm 直徑的 316 不銹鋼絲編織,可承受 50N 的沖擊力,保護內部揚聲器。
跌落防護的關鍵在于能量吸收。我們在機身后部設計 “蜂窩狀緩沖腔”,內置 0.5mm 厚的鈦合金彈片,跌落時通過彈片的塑性變形吸收 80% 的沖擊能量;顯示屏與機身的連接采用 “懸浮式防震結構”,四周填充 0.8mm 厚的硅膠緩沖墊,可承受 1000G 的沖擊加速度(相當于從 10 米高處跌落混凝土地面)。
DP168 的輕薄設計理念在軍工款中得到延伸:通過有限元分析軟件優化內部支撐結構,在去除冗余材料的同時,將關鍵部位的加強筋厚度增加至 2mm,實現 “減重不減強度”。其正面顯示屏的防刮玻璃選用康寧大猩猩 3 代(硬度 7H),比普通亞克力面板的抗沖擊性能提升 3 倍,這一細節在軍工場景中被強化為藍寶石玻璃(硬度 9H),可抵御沙礫磨損。
力同科技 DP168 對講機的設計,是我們 “民用技術軍工化” 的實踐樣本。其大口徑揚聲器(輻射面積比傳統對講機大 20%)在軍工款中被升級為 “雙腔體聲學結構”,通過密封后腔減少低頻失真,確保在 90 分貝的嘈雜環境中(如爆炸現場)仍能保持語音清晰度;智能降噪芯片的安裝部位設計成 “懸浮式減震支架”,避免機身振動對芯片性能的干擾。

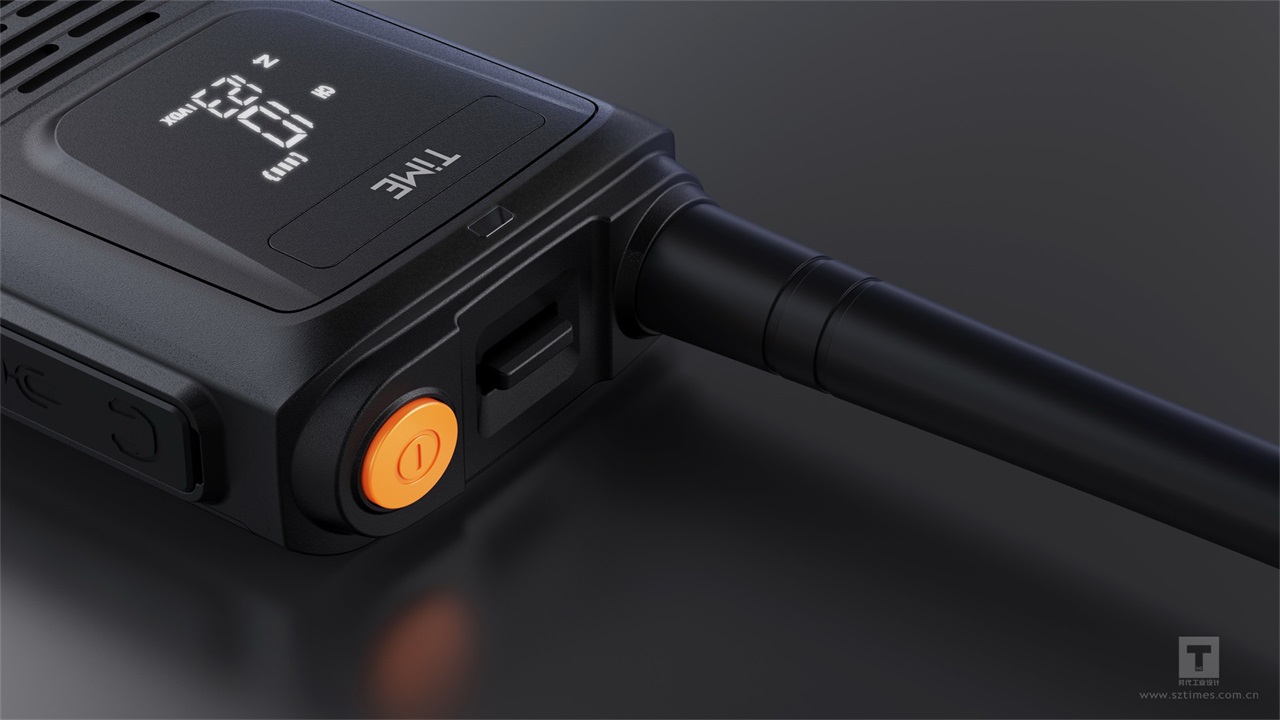

按鍵部分的設計更能體現從民用到軍工的思維轉變:DP168 用橙色按鍵點綴增加活力,而軍工款則采用 “凸點 + 夜光” 設計 —— 按鍵高度增加至 3mm,頂部做 0.5mm 凸點便于戴手套操作,表面噴涂長效夜光涂料(發光時長≥12 小時),適應夜間作戰場景;按鍵行程嚴格控制在 1.2mm,確保在 - 30℃的低溫環境下仍能正常觸發,壽命測試達 10 萬次無故障。
我們的軍工三防對講機結構設計服務,貫穿 “需求分析 - 方案設計 - 原型驗證 - 工藝落地” 全鏈條:
需求診斷階段:聯合軍工通訊專家開展 “場景壓力測試”,模擬 12 種極端環境下的使用工況,輸出《結構設計需求白皮書》,明確防護等級、重量限制、操作效率等硬性指標;
原型驗證階段:采用 SLM 金屬 3D 打印技術制作功能原型,在自建的環境測試艙中完成 72 小時連續測試(含高低溫、振動、鹽霧循環),通過紅外熱成像檢測結構應力集中點;
工藝落地階段:與軍工級代工廠共建 “三防工藝標準”,從模具精度(公差≤±0.02mm)到表面處理(鍍層附著力≥5N/cm),全程派駐工程師監理,確保設計參數 100% 落地。
深圳時代工業設計在軍工三防對講機結構設計領域的專業性,既體現在對軍標標準的精準把控,更源于將民用產品的人性化設計融入硬核結構的創新能力。如果您需要從民用對講機升級軍工版本,或從零開發符合軍方要求的三防通訊設備,歡迎繼續訪問官網(
http://www.writeplanpublishing.com/)查看 DP168 對講機的詳細設計解析,或聯系我們獲取定制化結構設計方案。
